KIT erősítő mono végfok 1x 200 W hídban kötött 2 TDA7294 IC-vel KIT7294_200W

Raktáron. Szállítás: 1-2 munkanap



Ár megtekintéséhez regisztráció szükséges

SKU KIT7294_200W Categories ,

Leírás

Raktáron. Szállítás: 1-2 munkanap



Eladási egység: 1db

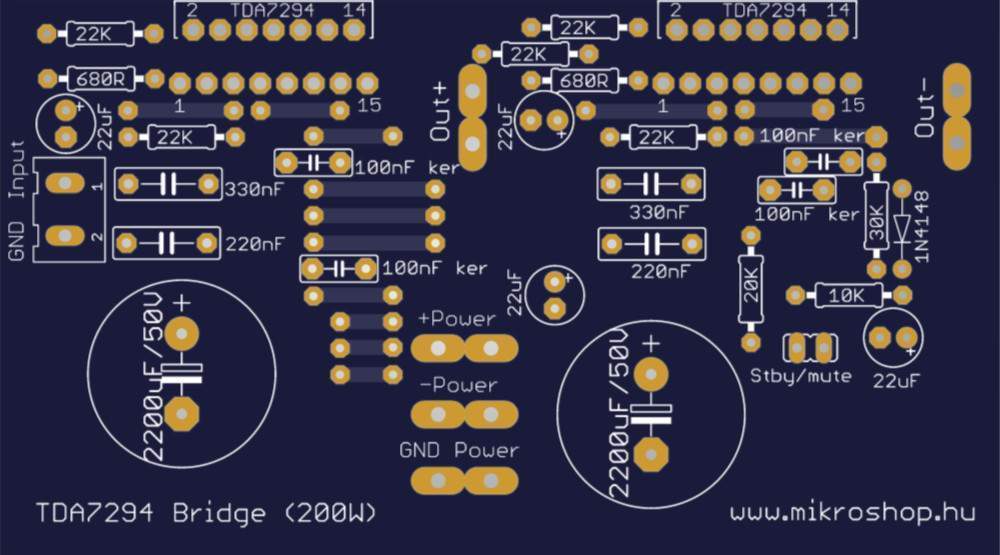

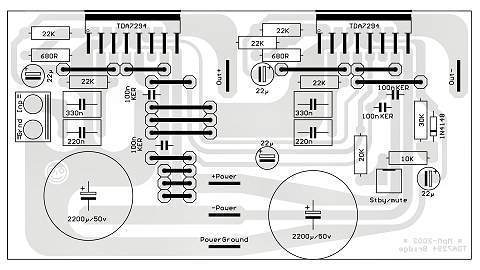

Útmutató + Beültetési rajz + Nyák rajz INNEN LETÖLTHETŐ!






Otthoni, vagy hangosítási célokra egyaránt jó (zenekarunknál
egy ilyen gondoskodik a front-szubokról – természetesen "megpaprikázva" kicsit)




A TDA7294 FET-es végerősítő IC egy extrém kisszajú, kistorzítású, teljesen
integrált FET-es végerősítőről van szó, amely termikus és rövidzár védelemmel,
lágy índítással ellátott. A fenti hídkapcsolás teljes egészben az IC gyártója,
az ST (SGS-Thomson) cég ajánlása. A gyártó az IC-ről a +/-10V – +/-40 V
tartományban közöl adatokat, hozzátéve, hogy Vmax = +/- 50V. Az elmúlt évek
során többen – magam is – +/-43V – +/-44V-al hajtottuk meg az ic-t. A
tapasztalat azt mutatja, kb. ez a biztonságos felsőhatár, ennyinél az
áramszolgáltató feszültségingadozása még nem vezet tragikus eredményre. Ugyanez
igaz a hídban kapcsolt ickre is, viszont ezért valami bődületes teljesítményt
kapunk, viszonylag bűntetlenül (ha az IC túlmelegszik, egyszerűen lekapcsolja
magát, ha elmúlt a veszély, akkor vissza. A rövidzárvédelme is ezen alapul).
Ennek tanulsága az, hogy hűteni tehát becsülettel kell. Az IC-ket szigetelten
kell a hűtőfelületre felerősíteni, a házon a negatív feszültség van. Elviekben 8
Ohm-nál kisebb terheléssel nem használható, a tapasztalat szerint azonban simán
túléli, csak a hővédelem valamivel korábban lépbe. Megjegyzem, az általam
épített példányok saját zenekarom PA erősítését szolgálják, vagyis
professzionális célt. A tápnál érdemes torroid trafót és tisztességes puffer
mezőt kiépíteni (PA erősítőim = 2 x 60.000 uF !).






A csomag tartalmazza a
panelt és az összes panelba forrasztandó alkatrészt !



További információk

Tömeg 940,00 g
Méretek 101,00 × 10,00 × 5,00 cm
