KIT erősítő mono végfok 1x 100 W TDA7294 IC-vel KIT7294_100W

Raktáron. Szállítás: 1-2 munkanap



Ár megtekintéséhez regisztráció szükséges

SKU KIT7294_100W Categories ,

Leírás

Raktáron. Szállítás: 1-2 munkanap



Eladási egység: 1db

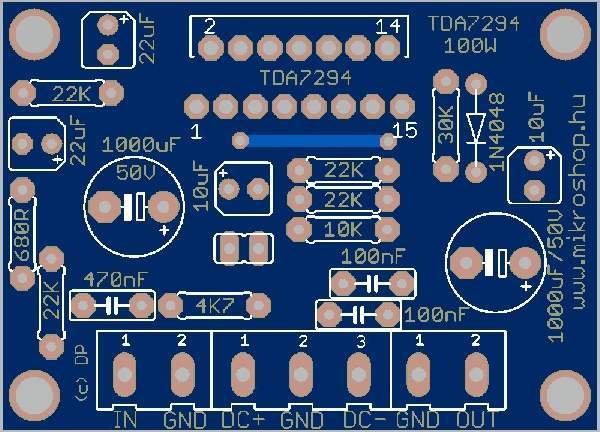

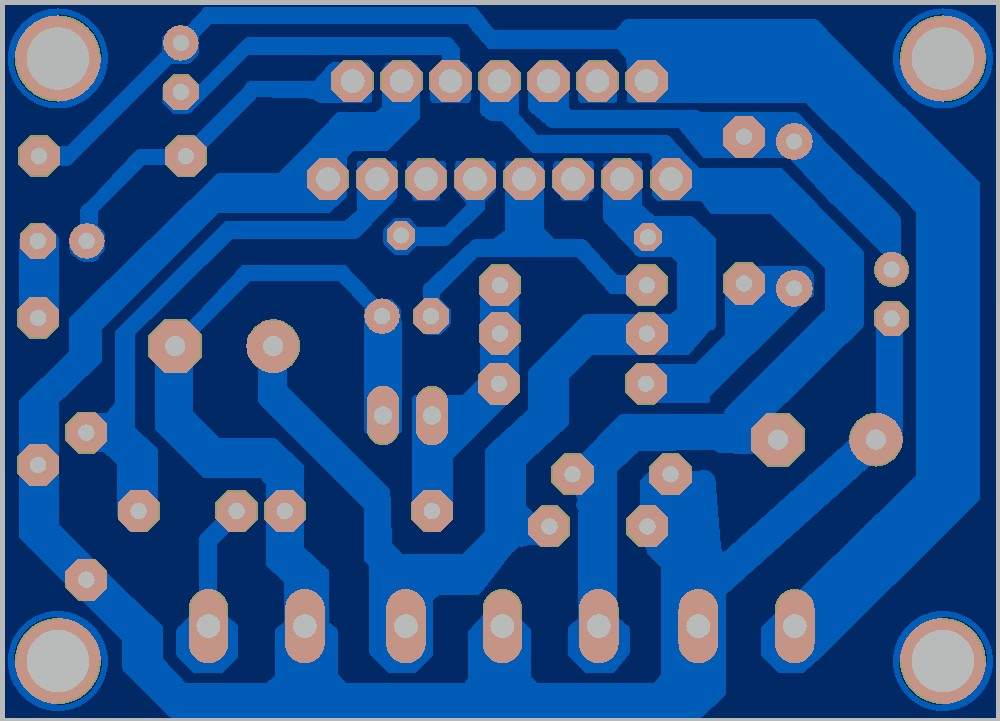

Útmutató + Beültetési rajz + Nyák rajz INNEN LETÖLTHETŐ!



A TDA 7294 típusú végfok IC nem más, mint egy AB osztályú DMOS FET-es végfok –
betokozva. Minősége kitűnő, a teljesítmény 60-70%-áig nincs mérhető torzítás,
hangja ijesztően tiszta, hideg. Sok neves gyártó (Philips, Marshall, stb)
használja. Az IC gyártója ST cég +/- 10V -tól +/- 40V-ig részletes specifikációt
közöl, és azt, hogy Vmax =50V. A 40 V és 50 V közötti tartományról mélyen
hallgat. A sok-sok megépített darab tanúsága az, hogy minimum +/- 16V szükséges,
és legfeljebb +/- 44 V-ig lehet biztonságosan meghajtani, amiért azonban már
brutális teljesítményt kapunk. (lásd alább). A kapcsolás "lágy" indítású, az IC
rendelkezik nagyon hatásos rövidzár & termikus védelemmel. Megépítése egyszerű,
helyigénye kicsi. Rendkívül jól skálázható, a tápfesz / teljesítmény összefüggés
az IC adatlapján dokumentált. A két 1000 uF-os kondi az oszcillációs veszély
elhárítása érdekében kapott helyet a nyákon a gyári ajánlással összhangban,
tehát nem a táp része, nem hagyható el ! Mint minden teljesítmény-erősítőnél,
azért itt is célszerű alkalmazni hangszóróvédelmet. A hűtőfelületet feltétlenül
szigetelni kell, ott a negatív táp van kivezetve.




A kapcsolás bemeneti zárása 22K, tehát az alkalmazandó hangerőpoti 47K v. 100 K
kell legyen. Az IC 2-14 lábak között lévő, (x)-el jelölt 22 K ellenállás
határozza meg a nyílt hurkú erősítést, a PA célú végfokjaimnál 47 K-t
alkalmazok. A végerősítő akkor szól, ha a mute-csatlakozás nyitva van, részemről
kapcsolóhoz vezettem ki. Ha az alkatrészek beforrasztásakor nem követtünk el
hibát, működni fog, indításához sem scope, sem más nem kell.







A csomag tartalmazza a
panelt és az összes panelba forrasztandó alkatrészt !
